اگر قالب فقط یک پوسته موقت بود، چرا خطای چند میلیمتری آن میتواند تا پایان عمر سازه روی دیوار بماند؟ پاسخ کوتاه این است: قالب، هم شکل بتن تازه را میسازد و هم تا زمان گیرش، بار آن را به تکیهگاه منتقل میکند. در این راهنما اجزا، کاربردها و کنترلهای ضروری را با زبان کارگاهی مرور میکنیم.
برای دیدن معرفی اجزا و کاربردهای رایج قالب فلزی میتوانید این نشانی را در ادامه مطالعه نگه دارید: https://sanatsaze.com/service/قالب-بتن/؛ در این مقاله ابتدا منطق انتخاب را توضیح میدهیم تا لینک نقش مرجع تکمیلی داشته باشد.
قالب بتن، فقط یک پوسته موقت نیست
وقتی بتن تازه درون یک حجم بسته ریخته میشود، تا پیش از گیرش توان حفظ شکل خود را ندارد. قالب بتن سامانهای موقت است که هندسه عضو، راستا، تراز و کیفیت سطح آن را تا زمان رسیدن بتن به مقاومت لازم حفظ میکند. در کارگاه گاهی واژه قالب فقط برای پنلِ در تماس با بتن به کار میرود، اما از دید مهندسی، پشتبندها، مهارها، بولتها، شمعها، جکها و اتصالات نیز جزئی از سیستم قالببندیاند. همین تفاوت تعریف مهم است: پنل سالم بدون مهاربندی درست، قالب ایمن و قابل اعتماد نمیسازد.
اثر قالب را میتوان پس از بازکردن آن دید؛ گوشههای لبپر، شکمدادگی دیوار، اختلاف تراز، کرموشدگی کنار درزها یا رد موج روی بتن اغلب فقط «مشکل بتن» نیستند. بخشی از این عیوب از انتخاب نادرست رویه، درزبندی ضعیف، فاصله نامناسب پشتبندها یا بیتوجهی به فشار جانبی بتن تازه ناشی میشود. بنابراین تصمیم درباره قالب باید پیش از سفارش بتن و همزمان با برنامه اجرا گرفته شود.
قالب باید چه بارهایی را تحمل کند؟
بتن تازه وزن قابل توجهی دارد و هنگام پمپاژ و ویبره، فشار آن بر جداره میتواند به فشار هیدرواستاتیک نزدیک شود. سرعت بتنریزی، دمای محیط، اسلامپ، نوع سیمان، مواد افزودنی و ارتفاع لایهها بر این فشار اثر دارند. علاوه بر آن، وزن کارگران، تجهیزات، شیلنگ پمپ، ضربه تخلیه و نیروهای افقی ناشی از باد یا بینظمی اجرا نیز باید دیده شود. ضابطه ایمنی ساده اما تعیینکننده این است که قالب، تکیهگاه و مهار آن باید همه بارهای عمودی و جانبی قابل انتظار را بدون گسیختگی تحمل کنند.
در بازدید پیش از بتنریزی، فقط تعداد بولتها شمرده نمیشود. تکیهگاه جک روی زمین، پیوستگی پشتبند، قفلشدن پین و گوه، وضعیت رزوه بولت، فاصله رامکا، مسیر دسترسی و امکان فرار دوغاب از درزها بررسی میشود. تجربههای منتشرشده توسط قالببندان در انجمنهای حرفهای نیز روی همین نکته همنظر است: شکستهای جدی معمولاً از یک قطعه منفرد آغاز نمیشوند؛ زنجیرهای از جزئیات کوچکِ کنترلنشده به بازشدن قالب منتهی میشود.
انواع رایج و منطق انتخاب
قالب چوبی یا تختهای برای هندسههای خاص، تیراژ کم و اصلاح سریع در محل انعطاف خوبی دارد، اما کیفیت آن به مهارت نجار، رطوبت چوب و دقت درزبندی وابسته است. قالب پلایوود با قاب چوبی یا فلزی میتواند سطح یکنواختتری بسازد. قالب پلاستیکی سبک است و در پروژههای کوچک یا الگوهای تکراری کاربرد دارد، ولی باید محدودیت بار و آسیبپذیری اتصالات آن جدی گرفته شود. قالب آلومینیومی سرعت چرخه بالایی میدهد، اما طراحی اولیه و سرمایهگذاری آن معمولاً برای پروژههای پرتکرار توجیهپذیر است.

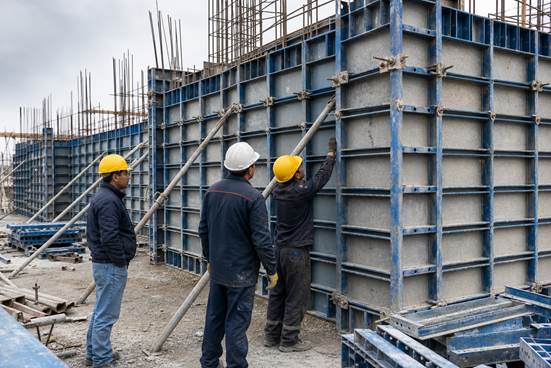

قالب فلزی مدولار از پنلهای فولادی با ابعاد هماهنگ تشکیل میشود و با پین و گوه یا گیره به هم متصل میگردد. در دیوار، ستون، فونداسیون و تیر میتوان ترکیب پنلها را تغییر داد. مزیت اصلی آن فقط دوام نیست؛ تکرارپذیری ابعاد، سرعت مونتاژ و امکان برنامهریزی موجودی نیز اهمیت دارد. با این حال وزن پنل، نیاز به جرثقیل یا نیروی بیشتر، خوردگی و هزینه تعمیر باید در محاسبه وارد شود.
چهار معیار برای انتخاب درست
نخست هندسه و تعداد تکرار عضو را مشخص کنید. برای یک دیوار منحنیِ تکمرحلهای، ساخت سفارشی ممکن است منطقیتر از خرید سامانه مدولار باشد؛ برای دهها ستون هماندازه، سرعت چرخه ارزش بیشتری پیدا میکند. دوم فشار طراحی و آرایش مهار را از روی حدس تعیین نکنید. سوم کیفیت سطح مورد انتظار را روشن کنید؛ بتن اکسپوز به درز، روغن قالب، محل تای و موج رویه حساستر است. چهارم هزینه را در کل چرخه ببینید: خرید، حمل، مونتاژ، نظافت، تعمیر، انبارش و تعداد دفعات استفاده.
در بررسی محصول، صافی صفحه، یکنواختی لبهها، دقت پانچ، کیفیت جوش، تاب پنل و همخوانی ابعاد با قطعات موجود کارگاه را کنترل کنید. ویژگی های یک قالب استاندارد شامل تحمل بارهای مرده و زنده، ضدنشتی بودن اتصالات، وزن مناسب، سهولت نصب و عدم تاب خوردگی است. قالب ها بر اساس عضو سازهای نیز به گروههای دیوار، تیرچه، فونداسیون و تیر و ستون تقسیم میشوند. این تقسیمبندی زمانی مفید است که با ارتفاع بتنریزی و آرایش پشتبند تکمیل شود.
پیش از بتنریزی و پس از قالببرداری
سطح داخلی باید تمیز و ماده رهاساز بهصورت لایه نازک و یکنواخت اجرا شود؛ روغن اضافی میتواند روی سطح بتن لکه ایجاد کند یا به آرماتور برسد. فاصله پوشش میلگرد، محل اسپیسرها، شاقولی، تراز، ابعاد بازشو و محکمبودن درزها ثبت شود. هنگام بتنریزی، افزایش ناگهانی سرعت، ویبره طولانی در یک نقطه و ضربه مستقیم جام یا شیلنگ به قالب خطر تغییرشکل را بالا میبرد. یک نفر باید مسئول پایش اتصالات و هرگونه صدای غیرعادی، نشت یا جابهجایی باشد.

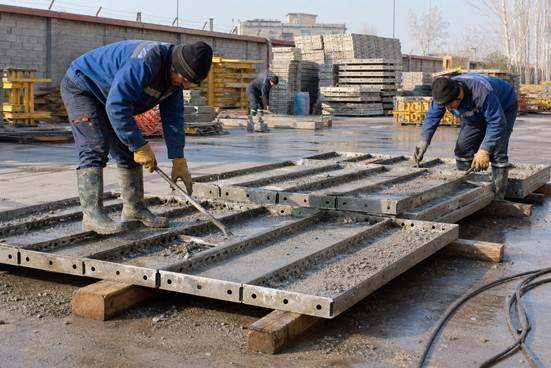

قالببرداری بر اساس رسیدن بتن به مقاومت لازم و نظر مسئول فنی انجام میشود، نه صرفاً گذشت یک تعداد ساعت ثابت. پنلها نباید با ضربه خشن جدا شوند. پس از بازکردن، بتن چسبیده پاک، جوش و لبه بازدید و پنل روی سطح تراز انبار شود. این چرخه ساده، هم عمر قالب را افزایش میدهد و هم از انتقال تاب و آلودگی به مرحله بعد جلوگیری میکند.
اجزای سیستم؛ از رویه تا تکیهگاه

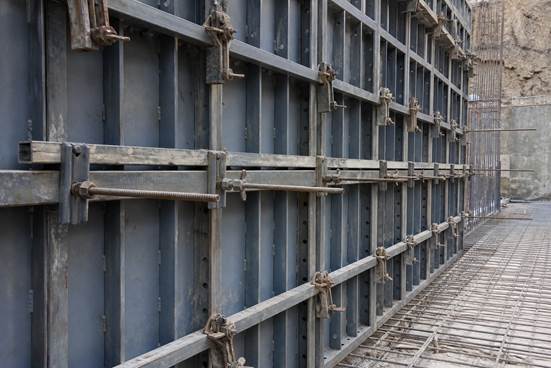

رویه قالب هندسه و بافت سطح بتن را میسازد، اما به تنهایی فشار را مهار نمیکند. پشتبند تغییرشکل رویه را محدود میکند؛ بولت دو جبهه قالب دیوار را کنار هم نگه میدارد و جک مایل شاقولی مجموعه را تثبیت میکند. در سقف نیز بار از رویه به تیرهای فرعی، تیر اصلی، جک و بستر منتقل میشود. کنترل حرفهای یعنی این زنجیره تا آخرین تکیهگاه دنبال شود.
فشار بتن تازه
در دیوار و ستون، بتن روانتر، دمای پایینتر و سرعت بالاتر بتنریزی میتواند زمان سیالماندن مخلوط و فشار جانبی را افزایش دهد. فاصله بولت و پشتبند باید از نقشه سیستم یا محاسبه فرد صلاحیتدار به دست آید؛ نسخه واحدی برای همه ارتفاعها وجود ندارد. تغییر نرخ پمپ یا طرح اختلاط باید پیش از ادامه کار با مسئول فنی هماهنگ شود.
انتخاب برای اعضای مختلف
در فونداسیون، شکستهای پلان و مهار لبه مهم است؛ در ستون، گونیا و بازشدن گوشه؛ در دیوار، ارتفاع و نرخ بتنریزی؛ و در سقف، ظرفیت جک، نشست پایه و برنامه بازشمعگذاری. بنابراین خرید صرف مترمربع پنل کافی نیست و نقشه پنلبندی باید کنجها، قطعات پرکننده، متعلقات و مسیر جابهجایی را نیز مشخص کند.
چکلیست پیش از بتنریزی

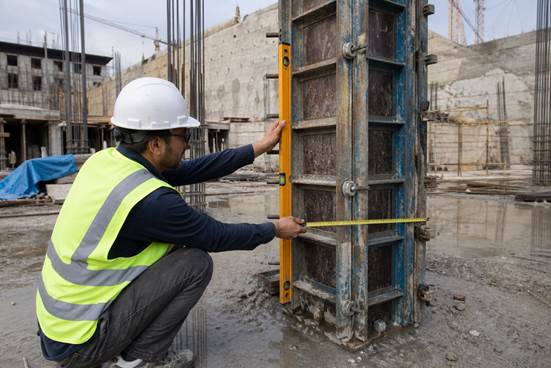

ابعاد، تراز، شاقولی و بازشوها کنترل شوند؛ اتصالات کامل و قفل باشند؛ پایه جک روی بستر پایدار قرار گیرد؛ درزها آببندی، سطح داخلی تمیز و ماده رهاساز یکنواخت باشد؛ پوشش میلگرد و اسپیسر بررسی شود و مسئول پایش قالب هنگام بتنریزی مشخص باشد. چکلیست جای محاسبه یا تأیید مهندس را نمیگیرد.
قالببرداری و نگهداری
بازکردن قالب جانبی ستون با برداشتن تکیهگاه زیر سقف یک تصمیم یکسان نیست. مقاومت بتن، شرایط عملآوری، دهانه و دستور مسئول فنی تعیینکنندهاند. پنل بازشده پیش از خشکشدن بتن تمیز میشود؛ لبه، جوش و سوراخها بازدید و قطعه تابدار برای تعمیر جدا میشود.
عیب سطح بتن چه چیزی درباره قالب میگوید؟
خروج شیره از خط اتصال معمولاً به درزبندی یا فشار بیش از ظرفیت اتصال اشاره میکند. موج منظم روی دیوار میتواند از انعطاف رویه یا فاصله زیاد پشتبندها ناشی شود؛ پلهشدن درز، همسطح نبودن دو پنل را نشان میدهد و لبپریدگی گوشهها اغلب با جداسازی خشن ارتباط دارد. این نشانهها حکم قطعی نیستند، اما برای ریشهیابی باید همراه با گزارش بتنریزی، نرخ پمپ و وضعیت ویبره بررسی شوند.
ایمنی هنگام بتنریزی
مسئول پایش باید از محل امن، تغییرشکل، نشت غیرعادی و جابهجایی مهار را دنبال کند. سفتکردن اتصال زیر فشار یا ایستادن در مسیر احتمالی بازشدن قالب خطرناک است. سکوی کار، نرده، مسیر شیلنگ و روشنایی باید پیش از شروع آماده باشند. توقف کنترلشده هنگام مشاهده علامت هشدار، معمولاً هزینه کمتری از ادامه بتنریزی و تلاش برای اصلاح قالب تحت بار دارد.
پنج پرسش پیش از خرید
آیا ابعاد پنل با هندسه پرتکرار پروژه سازگار است؟ جدول ظرفیت سیستم چه محدودیتهایی برای ارتفاع و نرخ بتنریزی دارد؟ متعلقات و قطعات رزرو در دسترساند؟ روش حمل با وزن پنلها هماهنگ است؟ تعمیر، نظافت و انبارش کجا انجام میشود؟ پاسخ مکتوب به این پرسشها، مقایسه دو پیشنهاد را از قیمت اسمی به قابلیت اجرای واقعی منتقل میکند.
هزینه را در طول چرخه ببینید
هزینه واقعی فقط مبلغ خرید نیست. نفرساعت مونتاژ و بازکردن، جرثقیل، نظافت، ماده رهاساز، تعمیر و اصلاح احتمالی سطح بتن باید به هر چرخه تخصیص یابد. برای پروژه پرتکرار، این هزینه بر مساحت بتن قابل قبول تقسیم میشود. قالبی که ارزان خریده شده اما مرتب به صافکاری میرود یا اتصال آن زمان گروه را میگیرد، ممکن است در پایان انتخاب گرانتری باشد.
خدمات پس از خرید بخشی از محصول است
پیش از قرارداد مشخص کنید قطعه رزرو در چه زمانی تأمین میشود، پنل معیوب کجا تعمیر خواهد شد و ناسازگاری ابعادی چگونه رسیدگی میشود. هنگام تحویل، شمارش بهتنهایی کافی نیست؛ چند قطعه تصادفی مونتاژ و نتیجه صورتجلسه شود. در کارگاه نیز محل دپو باید تراز و دور از آب ایستاده باشد تا پنل سالم پیش از نخستین استفاده تاب برندارد.
پیش از تصمیم نهایی، نتیجه بررسی در صورتجلسه ثبت شود: مشخصات عضو، تعداد چرخه، روش حمل، ظرفیت اتصال، قطعات رزرو، معیار پذیرش سطح، مسئول تعمیر و تأیید مسئول فنی. این ثبت کوتاه، مرز تعهد تولیدکننده و کارگاه را روشن میکند و از تصمیم عجولانه در زمان بتنریزی جلوگیری خواهد کرد.
یک کنترل کوتاه که از تعمیر پرهزینه جلوگیری میکند
پیش از شروع بتنریزی، یک نفر مشخص باید مسیر فشار را از رویه تا زمین دنبال کند: لبه پنل، گیره یا پین، بولت، پشتبند، جک و تکیهگاه. سپس فاصلهها با نقشه تطبیق داده شود و نتیجه ثبت گردد. این بازدید دهدقیقهای جای محاسبه را نمیگیرد، اما خطاهای سادهای مثل گوه نیمهجا، رزوه آسیبدیده یا پایه جک روی خاک سست را آشکار میکند. اگر هنگام ریختن بتن نشت غیرعادی یا جابهجایی دیده شد، ادامه کار باید طبق رویه ایمن پروژه متوقف و علت بررسی شود؛ سفتکردن اتصال زیر فشار راهحل امنی نیست.
جمعبندی
قالب مناسب از روی نام محصول انتخاب نمیشود؛ از هندسه عضو، فشار بتن تازه، تعداد چرخه و امکانات کارگاه شروع میشود. پنل خوب بدون اتصال سالم و مهاربندی محاسبهشده، سامانه مطمئنی نیست. اگر پیش از بتنریزی ابعاد، شاقولی، درزها و مسیر انتقال بار کنترل شوند، بسیاری از عیبهایی که بعداً با هزینه زیاد اصلاح میشوند اصلاً شکل نمیگیرند.
پرسشهای متداول
قالب بتن دقیقاً چه کاری انجام میدهد؟
بتن تازه را تا رسیدن به مقاومت لازم در هندسه تعیینشده نگه میدارد و فشار آن را از طریق رویه، پشتبند، مهار و تکیهگاه منتقل میکند.
قالب فلزی همیشه بهتر از قالب چوبی است؟
خیر. برای تکرار زیاد و هندسه منظم معمولاً مزیت دارد؛ برای قطعه خاص یا تیراژ کم، چوب یا راهحل ترکیبی میتواند منطقیتر باشد.
علت نشت شیره بتن از درز قالب چیست؟
همسطح نبودن لبهها، درزبندی ضعیف، اتصال ناکامل یا فشار بیش از ظرفیت آرایش مهار از علتهای رایجاند.
چه زمانی میتوان قالب را باز کرد؟
زمان ثابت عمومی وجود ندارد؛ مقاومت بتن، نوع عضو، دما، عملآوری و دستور مسئول فنی تعیینکننده است.
هنگام خرید چه چیزی را کنترل کنیم؟
صافی رویه، گونیا، دقت پانچ، کیفیت جوش، سازگاری متعلقات، جدول ظرفیت و امکان تأمین قطعه رزرو را بررسی کنید.
منابع و مرز استفاده
مرجع فنی پیشنهادی: ACI 347 و نقشهها و دستورهای مصوب پروژه. رفرنس منتخب این مقاله درباره ویژگیهای قالب استاندارد و دستهبندی آن بر اساس عضو سازهای در بخش معیارهای انتخاب ادغام شده است. این متن جای محاسبه قالب و تأیید مسئول فنی را نمیگیرد.
